G780s連接遠程TCP服務器案例步驟

一、資料下載

USR-G780s說明書：http://iqhswiic.cn/Download/1187.html

USR-G780s規(guī)格書：http://iqhswiic.cn/Download/1270.html

USR-G780sAT指令集：http://iqhswiic.cn/Download/1271.html

設置軟件下載地址：http://iqhswiic.cn/Download/1269.html

二、準備工作

1、USR-G780s產品  數量1個
2、電源適配器 12V/1A 數量1個
3、USB轉RS485或USB轉RS232串口線 數量1條
4、電腦 數量1臺

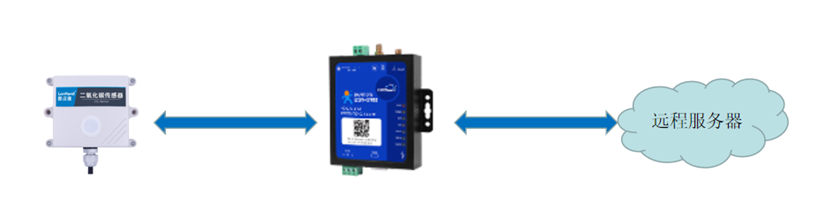

三、連接框圖

四、設置步驟

1、搭建好TCP服務器，或租賃一個TCP服務器（此處測試我們以租賃的服務器為例，在服務器上打開一個網絡助手來模擬TCP server）

可以看到服務器IP地址為：39.102.62.245，端口為8585

2、 設置設備參數

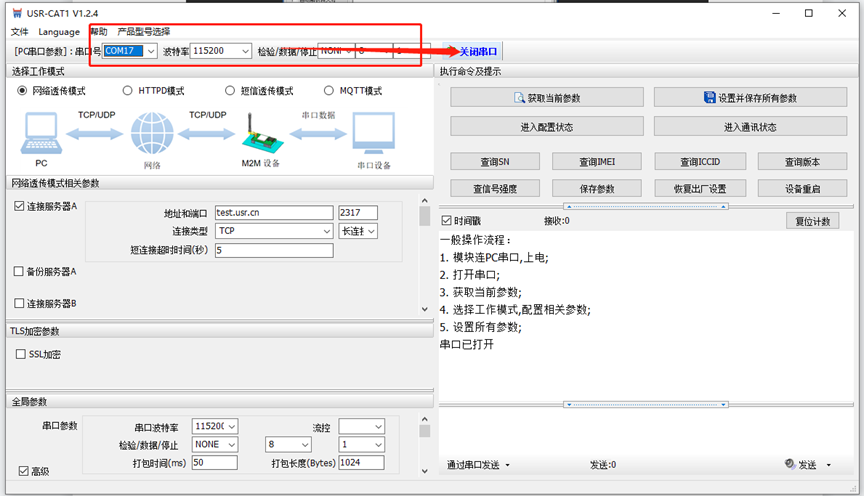

1）設備使用一個232轉USB或485轉USB線接電腦（此處使用232轉USB）。電腦打開780s的設置軟件。

選擇電腦接入設備后自動生成的串口號，以及設備默認串口參數（115200，N，8,1）打開串口

2）點擊進入配置狀態(tài)，將勾選連接服務器A，將服務器的IP和端口填入。之后點擊保存并設置所有參數

3、設備設置成功之后可以看到服務器上有了一個連接對象，并且設備的串口與服務器可以雙向互發(fā)數據

到此，該案例測試完成

編寫人：張彬彬
