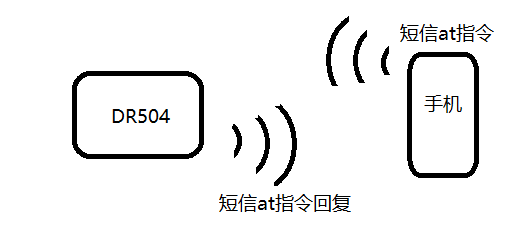

網絡拓撲圖如下：
1.DTU上安裝的sim卡支持短信功能。DR504支持移動聯通的2g網絡，支持移動聯通sim卡短信接收(物聯卡不支持短信功能)。
2.通過手機發送固定格式的短信給DTU內的手機號。短信AT指令格式：命令密碼+AT指令，命令密碼出廠默認是usr.cn。注意：AT指令后面要加英文分號和回車換行，本例以修改DR504的串口參數為例。如圖2所示

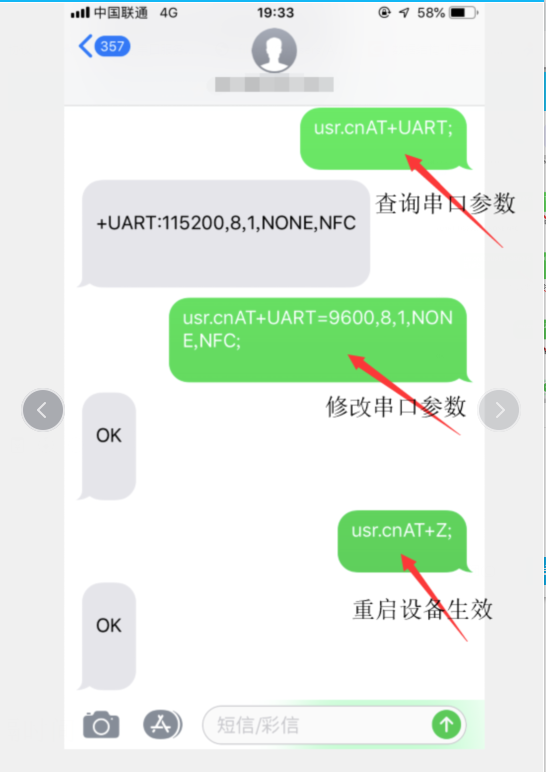

圖2

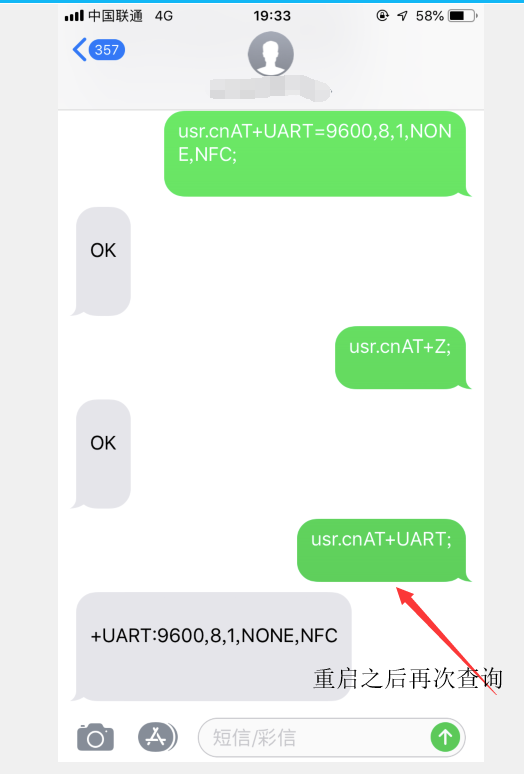

指令以及回復如下
usr.cnAT+UART;
+UART:115200,8,1,NONE,NFC
usr.cnAT+UART=9600,8,1,NONE,NFC;
OK
usr.cnAT+Z;
OK
usr.cnAT+UART;
+UART:9600,8,1,NONE,NFC
